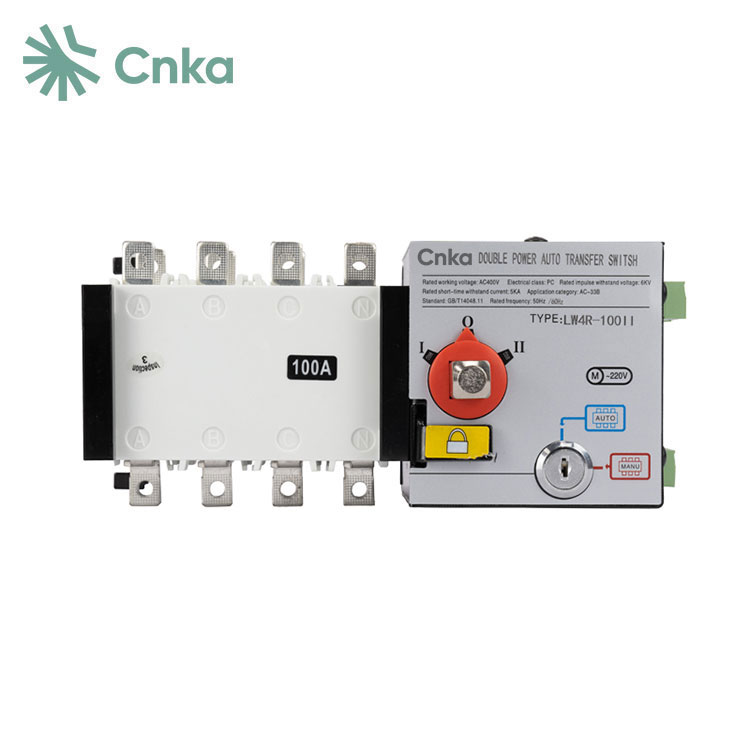

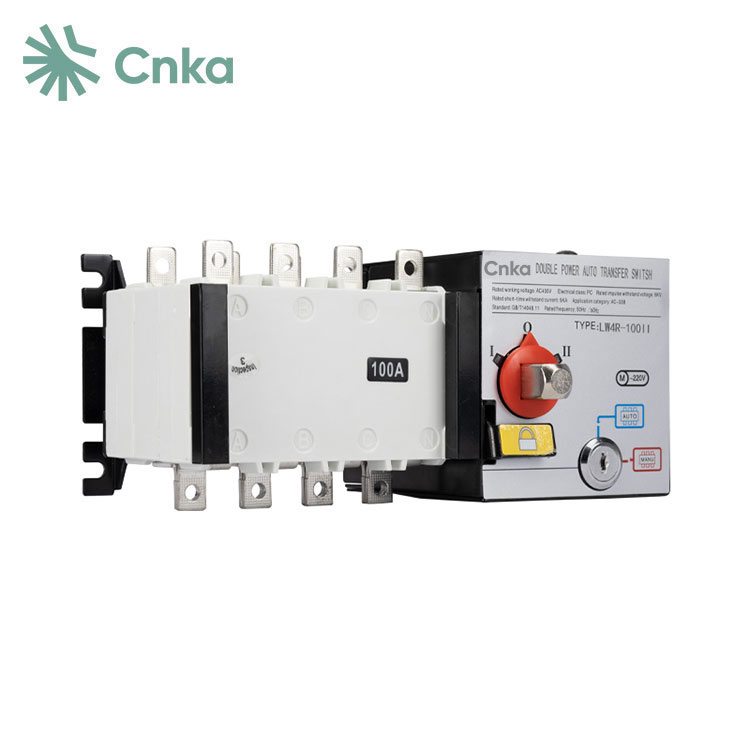

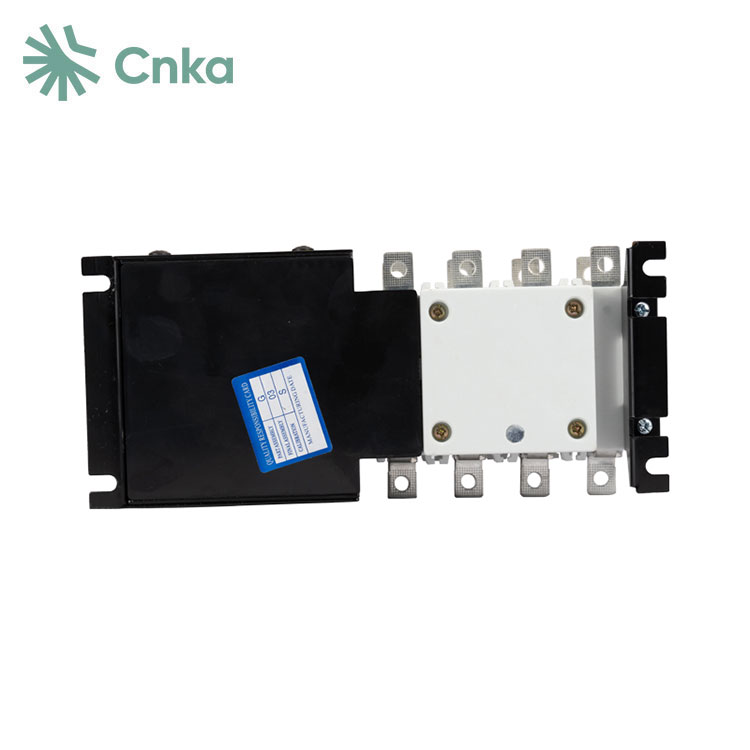

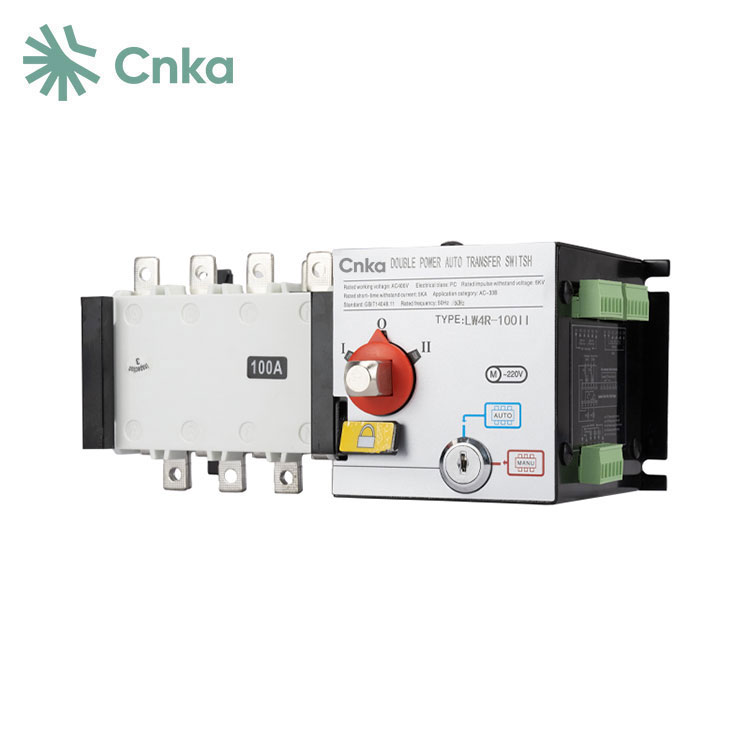

Der chinesische Zulieferer CNKA (Unternehmensmarke) bietet automatische 400-Ampere-Umschaltschalter in großen Mengen an, die Schaltfunktionen mit Logiksteuerung für eine echte elektromechanische Integration integrieren. Diese Schalter sind für den Einsatz in AC50Hz-Verteilungssystemen mit einer Nennspannung von 400 V AC und einem konventionellen thermischen Strom von bis zu 3200 A konzipiert und eignen sich ideal für den Einsatz in Branchen wie dem Bergbau. Der automatische 400-Ampere-Umschalter verfügt über Funktionen wie Spannungserkennung, Zwangsabschaltung in die „0“-Position und manuellen Notbetrieb. Es wird häufig zum Umschalten zwischen Normal- und Standby-Stromversorgung, zur Verwaltung von zwei Ladegeräten oder zur sicheren Trennung verwendet. Die Steuerplatine sendet Logikbefehle an den Motor, der dann den Betätigungsmechanismus des Hauptschalters antreibt, um Leitungen schnell zu öffnen, zu schließen oder zu verschieben. Die sichere Trennung des Hauptschalters ist deutlich erkennbar.
|
Nennheizstrom (A) |
100 |
160 |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
|
|
Bemessungsisolationsspannung Ui (V) |
750 |
|
1000 |
|||||||||
|
Bemessungsbetriebsspannung (Ue) |
AC400V |
|||||||||||
|
Bewertete Schlagfestigkeit |
8 |
|
12 |
|||||||||
|
Bewertet |
AC-31A |
100 |
160 |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
|
AC-35A |
100 |
160 |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
|
|
AC-33A |
100 |
160 |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
|
|
Bewertete Kurzzeitfestigkeit |
7 |
9 |
13 |
|
50 |
|
55 |
|||||
|
Nenngrenzkurzschluss |
100 |
70 |
100 |
120 |
80 |
|||||||
|
Grad |
PC-Klasse |
|||||||||||
|
Standard |
IEC947-6-1 GB14048.11-2008 |
|||||||||||
|
Nennanschlusskapazität |
10le |
|||||||||||
|
Nennschaltvermögen (A |
8le |
|||||||||||
|
Steuerversorgungsspannung (V) |
DC24V, 48V, 110V, AC220V |
|||||||||||
|
Konvertierungszeit(S) |
0.5 |
1 |
1.1 |
1.2 |
1.25 |
2.45 |
||||||
1 Elektrische Tastensperre: Verwaltet die interne Steuerleitungsspannung des Schalters. Wenn das Elektroschloss aktiviert ist, kann der Schalter automatisch betätigt werden, einschließlich der erzwungenen Betätigung der „0“-Position. Bei ausgeschalteter Elektroverriegelung kann der Schalter nur manuell betätigt werden.
2 Bediengriff: Um den Schalter manuell mit dem Griff zu betätigen, muss die Elektroverriegelung deaktiviert sein.
3 Vorhängeschloss: Stellen Sie den Schalter zur Wartung zunächst mit dem Bediengriff auf die Position „0“ und aktivieren Sie dann den Vorhängeschlossmechanismus. Dadurch wird sichergestellt, dass der Schalter gesichert ist und sicher gewartet werden kann.
4 Anzeige: Zeigt den Betriebsstatus des Schalters an.
|
|
Produktgröße und Installationsgröße |
|||||||||||||||||||
|
In |
A |
A1 |
B |
B1 |
C |
E |
G |
J |
K |
L |
N |
P |
R |
S |
T |
U |
W |
X |
Y |
Y1 |
|
100A/3 |
235 |
232 |
106 |
105 |
134 |
133 |
115 |
221.5 |
84 |
7 |
74.5 |
30 |
14 |
18 |
2.5 |
105 |
126 |
6 |
36 |
86 |
|
100A/4 |
247 |
244 |
106 |
105 |
134 |
133 |
115 |
233.5 |
84 |
7 |
74.5 |
30 |
14 |
18 |
2.5 |
105 |
126 |
6 |
36 |
86 |
|
125A/3 |
292 |
270 |
135 |
128 |
230 |
189 |
145 |
254 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
127 |
158 |
9 |
55 |
125 |
|
125A/4 |
322 |
300 |
135 |
128 |
230 |
189 |
145 |
284 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
127 |
158 |
9 |
55 |
125 |
|
160A/3 |
292 |
270 |
135 |
128 |
230 |
189 |
145 |
254 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
127 |
158 |
9 |
55 |
125 |
|
160A/4 |
322 |
300 |
135 |
128 |
230 |
189 |
145 |
284 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
127 |
158 |
9 |
55 |
125 |
|
250A/3 |
356 |
312 |
170 |
142 |
261 |
208 |
145 |
293 |
102 |
7 |
91 |
50 |
25 |
30 |
3.5 |
142 |
168 |
11 |
60 |
145 |
|
250A/4 |
406 |
362 |
170 |
142 |
261 |
208 |
145 |
343 |
102 |
7 |
91 |
50 |
25 |
30 |
3.5 |
142 |
168 |
11 |
60 |
145 |
|
400A/3 |
487 |
368 |
260 |
222 |
284 |
273 |
189 |
351 |
180 |
9 |
93 |
65 |
32 |
40 |
5 |
222 |
203 |
11 |
83 |
193 |
|
400A/4 |
552 |
433 |
260 |
222 |
284 |
273 |
189 |
416 |
180 |
9 |
93 |
65 |
32 |
40 |
5 |
222 |
203 |
11 |
83 |
193 |
|
630A/3 |
487 |
368 |
260 |
222 |
284 |
273 |
189 |
351 |
180 |
9 |
93 |
65 |
40 |
50 |
6 |
222 |
203 |
12 |
83 |
193 |
|
630A/4 |
552 |
433 |
260 |
222 |
284 |
273 |
189 |
416 |
180 |
9 |
93 |
65 |
40 |
50 |
6 |
222 |
203 |
12 |
83 |
193 |
|
800A/3 |
646 |
519 |
357 |
250 |
363 |
350 |
443 |
499 |
220 |
11 |
87 |
120 |
60 |
69 |
8 |
250 |
207 |
12.5 |
109 |
254 |
|
800A/4 |
760 |
633 |
357 |
250 |
363 |
350 |
443 |
613 |
220 |
11 |
87 |
120 |
60 |
69 |
8 |
250 |
207 |
12.5 |
109 |
254 |
|
1000A/3 |
646 |
519 |
357 |
250 |
363 |
350 |
443 |
499 |
220 |
11 |
87 |
120 |
60 |
69 |
8 |
250 |
207 |
12.5 |
109 |
254 |
|
1000A/4 |
760 |
633 |
357 |
250 |
363 |
350 |
443 |
613 |
220 |
11 |
87 |
120 |
60 |
69 |
8 |
250 |
207 |
12.5 |
109 |
254 |
|
1250A/3 |
646 |
519 |
357 |
250 |
363 |
350 |
443 |
499 |
220 |
11 |
87 |
120 |
80 |
69 |
8 |
250 |
207 |
13 |
110 |
255 |
|
1250A/4 |
760 |
633 |
357 |
250 |
363 |
350 |
443 |
613 |
220 |
11 |
87 |
120 |
80 |
69 |
8 |
250 |
207 |
13 |
110 |
255 |
|
1600A/3 |
646 |
519 |
357 |
250 |
363 |
350 |
443 |
499 |
220 |
11 |
87 |
120 |
80 |
69 |
10 |
250 |
207 |
13 |
110 |
255 |
|
1600A/4 |
760 |
633 |
357 |
250 |
363 |
350 |
443 |
613 |
220 |
11 |
87 |
120 |
80 |
69 |
10 |
250 |
207 |
13 |
110 |
255 |
|
2000A |
800 |
633 |
460 |
|
542 |
|
447 |
610 |
|
|
84.5 |
|
80 |
120 |
10 |
|
|
|
|
169 |
|
2500A |
800 |
633 |
460 |
|
542 |
|
447 |
610 |
|
|
84.5 |
|
80 |
125 |
15 |
|
|
|
|
174 |
|
3200A |
800 |
633 |
460 |
|
542 |
|
447 |
610 |
|
|
84.5 |
|
80 |
130 |
20 |
|
|
|
|
179 |
