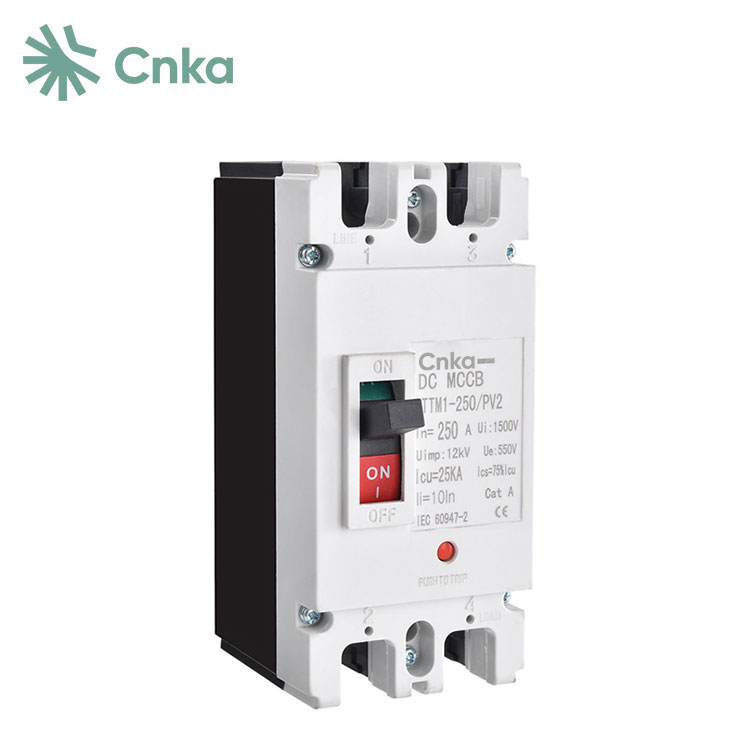

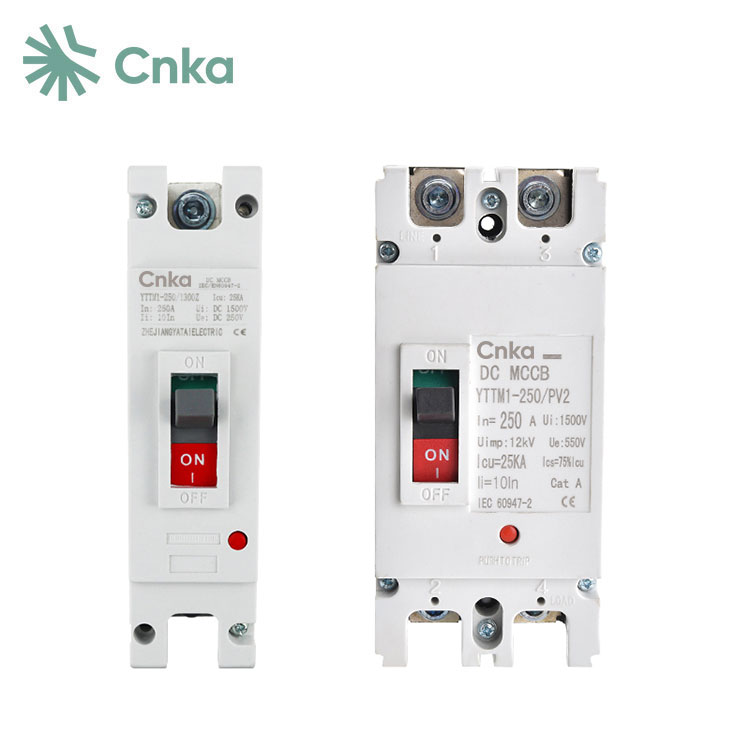

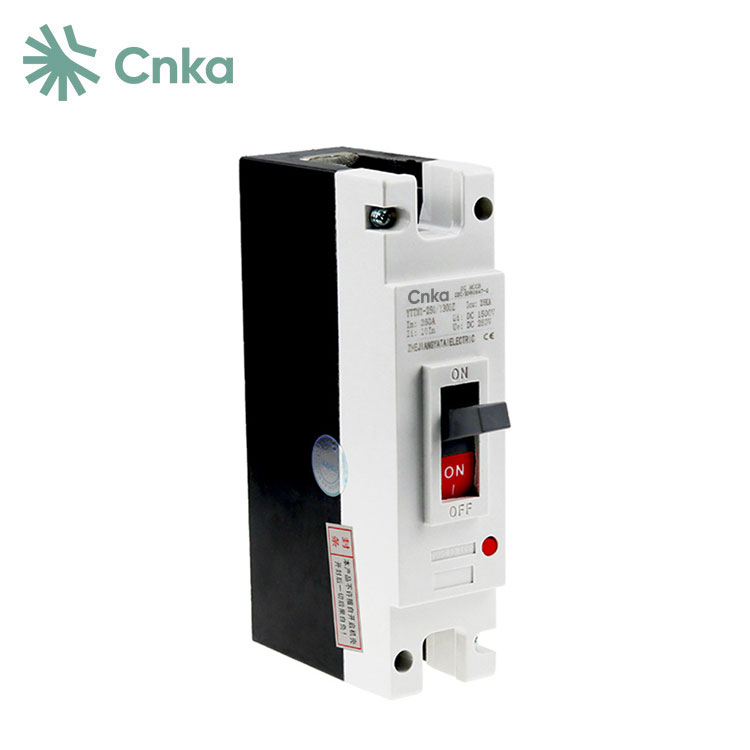

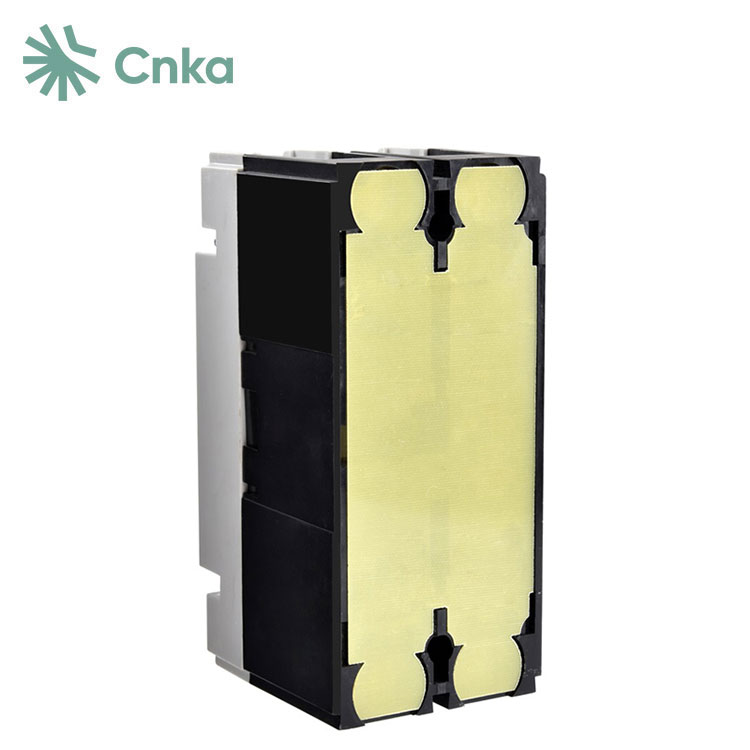

Der chinesische Hersteller CNKA bietet DC-MCCBs an, die speziell für Gleichstromnetzstromkreise entwickelt wurden und für Anwendungen mit einer Nennspannung von 1500 V Gleichstrom und einem Nennstrom von 630 A geeignet sind. Diese DC-MCCBs verfügen über einen Überlast-Langzeitverzögerungsschutz und Kurzschluss-Sofortschutzfunktionen, wodurch sie sich ideal für die Verteilung elektrischer Energie und den Schutz von Schaltkreisen eignen. Sie schützen Stromversorgungsgeräte vor Risiken wie Überlastung und Kurzschluss und bieten effizienten und zuverlässigen Schutz und Steuerung für Photovoltaik-Kraftwerke, Windkraftanlagen und andere ähnliche Anwendungen.
|
TECHNISCHE DATEN |
|||||
|
Typ |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
Pole |
|
2P |
|
|
|
|
Maximaler Nennstrom |
|
125A |
250A |
400A |
630A |
|
Elektrische Eigenschaften |
|
|
|
|
|
|
Nennarbeitsspannung |
Ue |
500 V Gleichstrom |
|
|
|
|
Nennstrom |
In einem) |
63A, 80A, 100A, 125A |
125A, 160A, 200A, 250A |
315A |
500A |
|
Bemessungsisolierspannung |
Ui |
550 VDC |
|
350A |
630A |
|
Nennimpulsspannung |
Ump |
8KV |
|
400A |
|
|
1 Min. Netzfrequenzfestigkeit |
|
3,8 kV |
|
|
|
|
Ultimative Bruchkapazität |
Icu |
15kA |
20kA |
25 kA |
35kA |
|
RunBreaking-Kapazität |
ICs |
15kA |
20kA |
25 kA |
35kA |
|
Schutz |
|
Thermisch-magnetischer Typ |
|
|
|
|
Auslösetyp |
|
|
|
|
|
|
Steuerung und Anzeige |
|
Optional |
|
|
|
|
Steuerungshandbuch |
Direkt (RHD) |
Als eine Option |
164,5×79,5×118mm |
|
|
|
Erweitert (ERH) |
Optional |
|
|
|
|
|
Mode MOD |
|
Optional |
|
|
|
|
Arbeitsstromauslöser (SHT) |
|
Optional |
|
|
|
|
Hilfsfreigabe |
|
Ja |
|
|
|
|
Anschlussendabdeckung |
|
Ja |
|
|
|
|
Interphasenbarrieren |
|
|
|
|
|
|
Lebensdauer/Zyklusbetrieb |
|
|
|
|
|
|
Mechanisch |
|
10000 |
|
|
|
|
Elektrisch |
|
2000 |
|
|
|
|
Größe (L×B×H) |
|
150,5×64,5×119mm |
|
|
|
|
Schutz vor Eindringen |
|
Alle Seiten IP40, Anschlussklemme IP20 |
|
|
|
|
Installationsumgebung |
|
|
|
|
|
|
Entsprechen |
|
IEC60947-2/GB14048.2 |
|
|
|
|
Lagertemperatur |
|
-40℃~+85℃ |
|
|
|
1Der Installationsort muss sicher und frei von Gasen sein, die Metallmaterialien angreifen oder die Isolierung beschädigen könnten, und sollte das Risiko der Ansammlung von leitfähigem Staub minimieren.
2Das Gerät zeichnet sich durch eine kompakte Struktur, geringe Größe und einfache Bedienung aus.
3Bietet zuverlässigen Frequenzbetrieb und Isolationsfunktionen.
4Das Gerät kann horizontal oder vertikal installiert werden und bietet so eine einfache Bedienung.
F: Wie funktionieren Ihre Produkte während des Gebrauchs?
A: Unsere Produkte sind von hoher Qualität und werden zu wettbewerbsfähigen Preisen angeboten. Wir verfügen über umfassende Erfahrung mit metallurgischer Ausrüstung, unterstützt durch ein professionelles Team und exzellenten Service.
F: Können Sie Geräte gemäß unseren Spezifikationen entwerfen?
A: Ja, wir können Geräte auf der Grundlage Ihrer Muster oder technischen Zeichnungen herstellen. Es gibt jedoch eine Mindestbestellmenge (MOQ) oder es kann eine zusätzliche Gebühr anfallen.
F: Welche Zertifizierungen haben Ihre Produkte?
A: Unsere Produkte sind nach ISO 9001, CE, CB, SEMKO, SAA, TÜV, CCC und ROHS zertifiziert.
