4 mm 6 mm PV-Kabel

CNKA4mm 6mm PV-Kabel Einführung

China Factory CNKA bietet einfach zu wartende, fortschrittliche 4-mm- und 6-mm-PV-Kabel für den Außenbereich. Diese speziellen Photovoltaikkabel werden einer Strahlungsvernetzung unterzogen, bei der hochenergetische Elektronenstrahlen die molekulare Struktur des Isoliermaterials von linear zu einem dreidimensionalen Netzwerk verändern. Dieser Prozess erhöht die Temperaturbeständigkeit der Kabel. Im Vergleich zu unvernetzten Kabeln können bestrahlte vernetzte Kabel Temperaturen von bis zu 90 °C, 105 °C, 125 °C, 135 °C oder sogar 150 °C standhalten und weisen eine um 15–50 % höhere Tragfähigkeit auf . Diese Kabel sind äußerst langlebig, widerstehen starken Temperaturschwankungen und chemischer Erosion und sind daher für den Einsatz im Freien über 25 Jahre geeignet.

CNKA4mm 6mm PV-Kabel Parameter (Spezifikation)

CNKA4mm 6mm PV-Kabel Funktion

·  Flammwidrigkeit: Die 4-mm- und 6-mm-PV-Kabel erfüllen die Flammschutzanforderungen gemäß den Normen EN 50265-2-1, IEC 60332-1, VDE 0482-32-1-2 und DIN EN 60332-1-2 und gewährleisten so Sicherheit im Brandfall.

·  Geringe Rauchemission: Die Kabel erfüllen die Anforderungen an die geringe Rauchemission der Normen IEC 61034 und EN 50268, wodurch die Rauchentwicklung während der Verbrennung minimiert wird.

·  Halogenfrei: Gemäß den Normen EN 50267-2-1 und IEC 60754-1 sind die Kabel frei von Halogenbestandteilen, wodurch das Risiko der Freisetzung schädlicher Gase verringert wird.

·  Geringe Gaskorrosion: Die Kabel erfüllen die Anforderungen der Normen EN 50267-2-2 und IEC 60754-2 und gewährleisten so eine geringe Gaskorrosion zum Schutz der Ausrüstung und zur Aufrechterhaltung der Sicherheit.

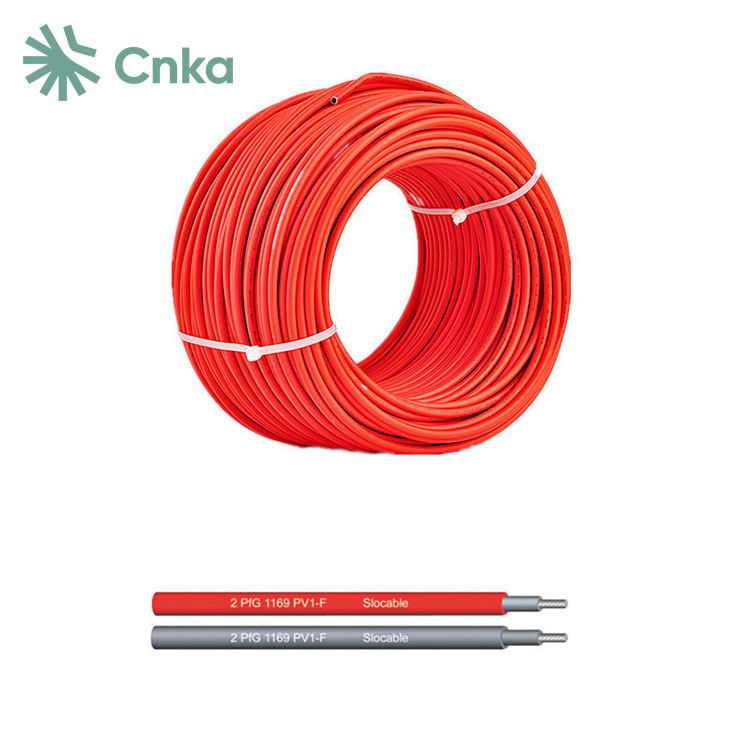

CNKA4mm 6mm PV-Kabel Details und Struktur

CNKA4mm 6mm PV-Kabel Verkabelungstechniken

Richtlinien zur Verkabelung von Photovoltaikanlagen

1. Trennung der DC- und AC-Verkabelung:

-DC-Stromkreis: Verbindet Photovoltaikmodule mit den DC-Verteilungskomponenten.

-AC-Stromkreis: Verbindet den Wechselrichter mit dem Stromnetz.

2.Kabelmanagement:

-In großen und mittleren Photovoltaikkraftwerken werden zahlreiche Gleichstromkabel verwendet.

-Beschriften Sie jedes Kabel mit einer Adernummer, um die Wartung zu erleichtern.

-Trennen Sie starke Stromleitungen von schwachen Stromleitungen.

-Signalleitungen (z. B. 485-Kommunikation) separat verlegen, um Störungen zu vermeiden.

3. Verkabelungsinstallation:

-Verwenden Sie Kabelkanäle und Kabelkanäle, um Kabel zu schützen und zu organisieren.

-Minimieren Sie die Exposition der Drähte gegenüber externen Elementen.

-Achten Sie auf saubere, horizontale und vertikale Verkabelungswege.

-Vermeiden Sie Kabelverbindungen in Leitungen und Kabelkanälen, um die Wartung zu vereinfachen.

4. Besondere Überlegungen:

-Wenn Sie Kupferdrähte durch Aluminiumdrähte ersetzen, verwenden Sie zuverlässige Kupfer-Aluminium-Adapterklemmen, um eine ordnungsgemäße Verbindung sicherzustellen.
