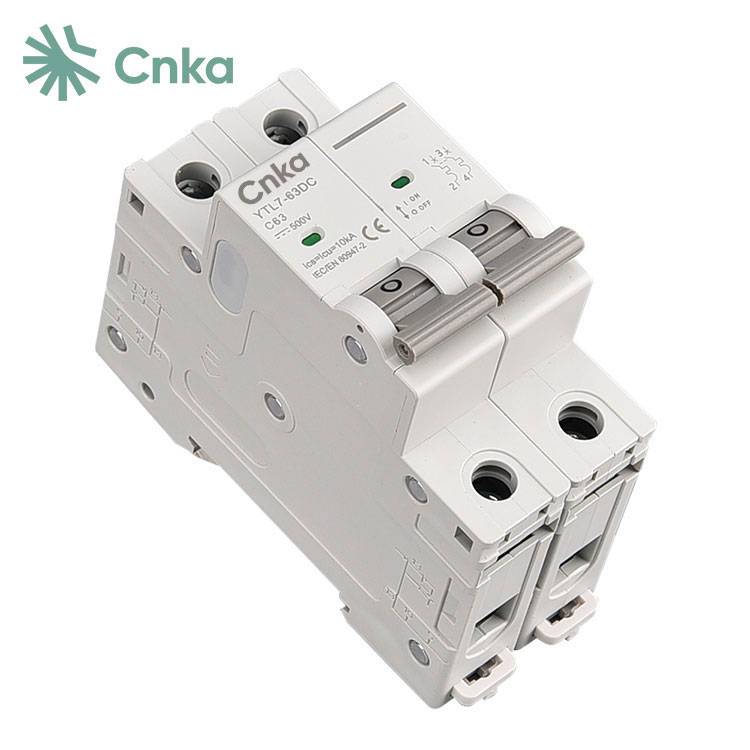

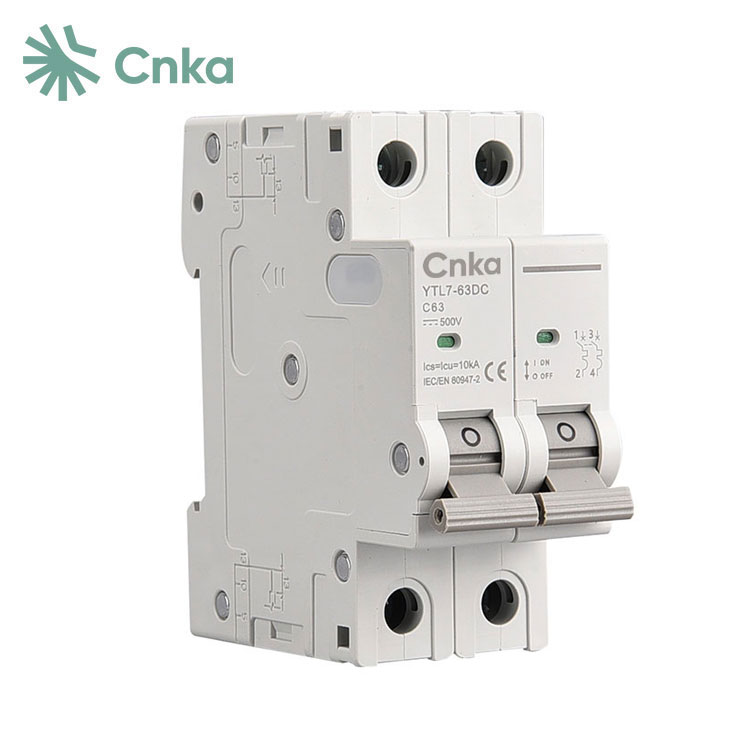

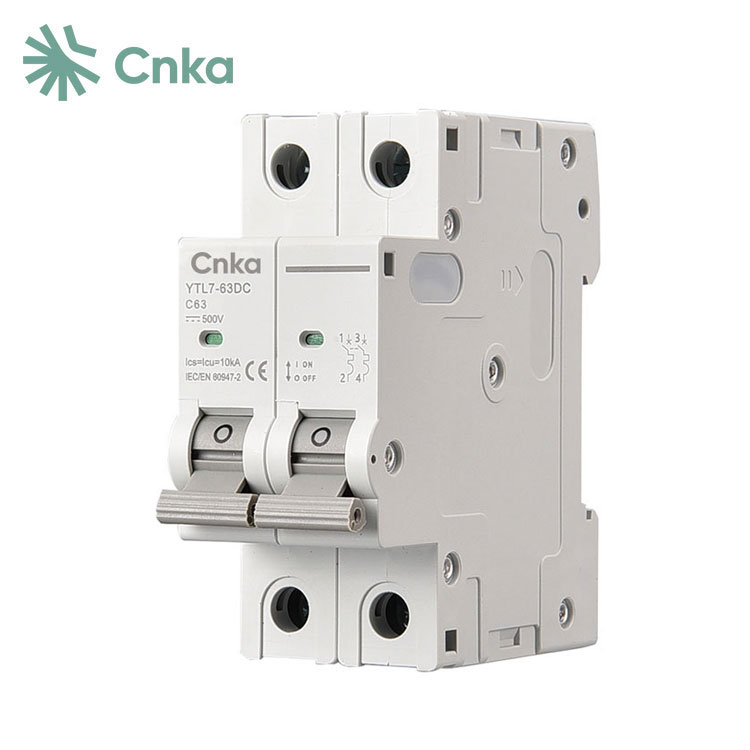

CNKA ist auf die Herstellung von Gleichstrom-Leistungsschaltern für Solarmodule in China spezialisiert. Zu unseren Produkten gehören wesentliche Komponenten wie Gehäuse, Antriebsmechanismus, thermischer Überlastschutz, elektromagnetische Auslösung, Kontaktsystem und Lichtbogensystem.
Unsere Leistungsschalter sind speziell darauf ausgelegt, wirksamen Schutz vor Überlast und Kurzschlüssen zu bieten. Durch die Hinzufügung eines starken Permanentmagnet-Lichtbogensystems wird die Kurzschlussfähigkeit des Produkts weiter verbessert und erreicht bis zu 6 KA.
|
Produktmodell |
|
NBL7-63 |
||
|---|---|---|---|---|
|
Pole |
|
1 P |
2P |
4P |
|
Rahmenstrom |
|
63A |
||
|
Nennstrom |
In |
6,10,16,20,25,32,40,50,63A |
||
|
Nennarbeitsspannung |
Ue(DC) |
300V |
500/600/1000V |
1000V |
|
Bemessungsisolationsspannung |
Ui |
1200V |
||
|
Bewertete Stoßspannungsfestigkeit |
Ump |
6kV |
||
|
Bruchkapazität |
Icu |
6KA |
||
|
Auslösecharakteristik |
|
C |
||
|
Auslösetyp |
|
Thermisch magnetisch |
||
|
Elektrisches Leben |
Tatsächlich |
500 Zyklen (63A-Rahmen) |
||
|
Standard |
300 Zyklen |
|||
|
Mechanisches Leben |
Tatsächlich |
10.000 Zyklen (63A-Rahmen) |
||
|
Standard |
9700 Zyklen |
|||
|
Überspannungskategorie |
|
|
||
|
Verschmutzungsgrad |
|
3 |
||
|
Schutz vor Angriffen |
|
IP40-Verkabelungsanschluss IP20 |
||
|
Beständigkeit gegen Feuchtigkeit und Hitze |
|
Klasse 2 |
||
|
Terminalkapazität |
|
2,5 x 35 mm2 |
||
|
Anzugsdrehmoment der Klemmen |
|
2,0℃ 3,5Nm |
||
|
Umgebungstemperatur |
|
-30℃ ~+70℃ |
||
|
Lagertemperatur |
|
-40℃ ~+85℃ |
||
|
Installationsmethode |
|
AUS |
||
|
Standard |
|
EC60947-2 |
||
1. Achten Sie bei der Verkabelung auf die richtige Polarität, da der Strom aufgrund unseres Einlassdesigns von oben ein- und von unten austritt.
2. Einfache Installation reduziert den Kabelverbrauch.
3. Schützt ohmsche und induktive Lasten mit niedrigem Einschaltstrom effizient (5-10 Mal In).
4.Geeignet für Häuser, Büros, Bauwesen und industrielle Nutzung.

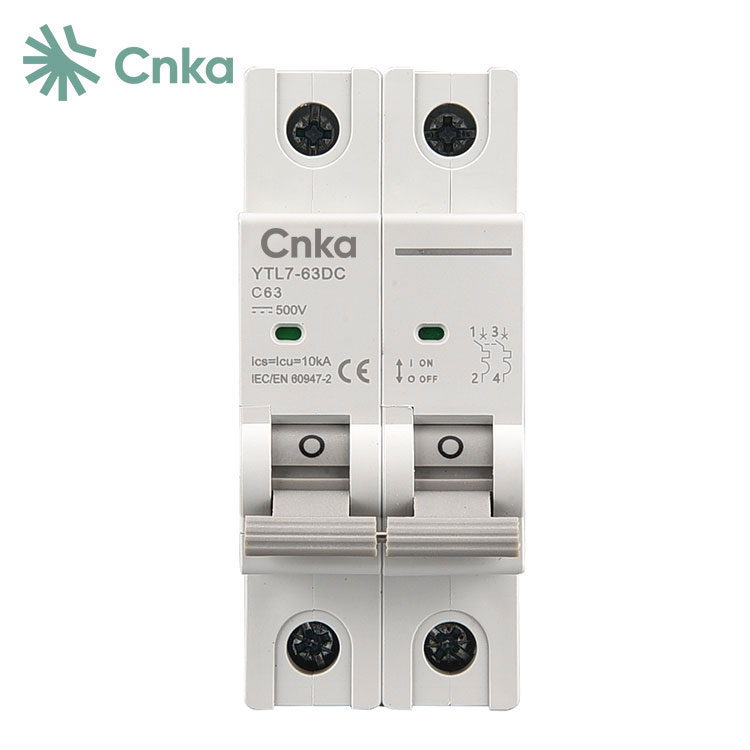

1. Klare visuelle Anzeige mit roten und grünen Lichtern für den Schalterstatus.
2. Doppelt verdickter Griff für verbesserte Haltbarkeit und einfache Bedienung.
3. Das flammhemmende PC-Material gewährleistet eine hohe Temperaturbeständigkeit, verhindert Verformungen, bietet ein glattes Aussehen, Haltbarkeit und eine gute Anti-Aging-Leistung.
4. Top-Kühldesign für effektive Wärmeableitung, wodurch Überhitzung des Leistungsschalters und damit verbundene Fehler reduziert werden.
