Solarpanel-Kabelanschlüsse

CNKA  Solarpanel-Kabelanschlüsse Einführung

China Zulieferer CNKA bietet in China hergestellte Solarpanel-Kabelverbinder an, die vollständig mit 1500-V-Photovoltaiksystemen kompatibel sind. Diese Anschlüsse sind in zwei Teile unterteilt: das Leitungsende und das Platinenende. Wenn wir von Solarpanel-Kabelverbindern sprechen, meinen wir normalerweise die Leitungsendverbinder. Sie bestehen aus Metallteilen und Isolierteilen. Der Begriff MC steht für Multi-Contact, während die Zahl 4 die Durchmessergröße des Metallkerns angibt.

CNKA-Solarpanel-Kabelanschlüsse Parameter (Spezifikation)

Leistungsanforderungen für CNKA-Solarpanel-Kabelanschlüsse

1  Photovoltaik-Steckverbinder sollten eine hervorragende Leitfähigkeit gewährleisten, wobei der Kontaktwiderstand 0,35 Milliohm nicht überschreitet.

2  Sie müssen ausreichend Sicherheit bieten, um Solarzellenkomponenten zu schützen. Angesichts der oft rauen Umgebungen und Klimabedingungen, in denen Solarenergieanlagen betrieben werden, sollten Steckverbinder wasserdicht, hochtemperaturbeständig und korrosionsbeständig sein und eine hohe Isolierung bieten. Sie sollten einen Schutzgrad von IP68 erreichen.

3  Die Struktur von Solarsteckverbindern sollte fest und zuverlässig sein, mit männlichen und weiblichen Steckverbindern, die bei ordnungsgemäßem Einsetzen eine Verbindungskraft von mindestens 80 N aufweisen sollten. Bei einem 4 mm²-Kabel sollte der MC4-Stecker eine maximale Temperatur von 105 °C nicht überschreiten und dabei einen Strom von 39 A führen. Der MC4/H4-Stecker, ein einadriger Stecker und Buchse, bietet Vorteile wie hervorragende Abdichtung, bequemes Einstecken sowie einfache Wartung und Reparatur.

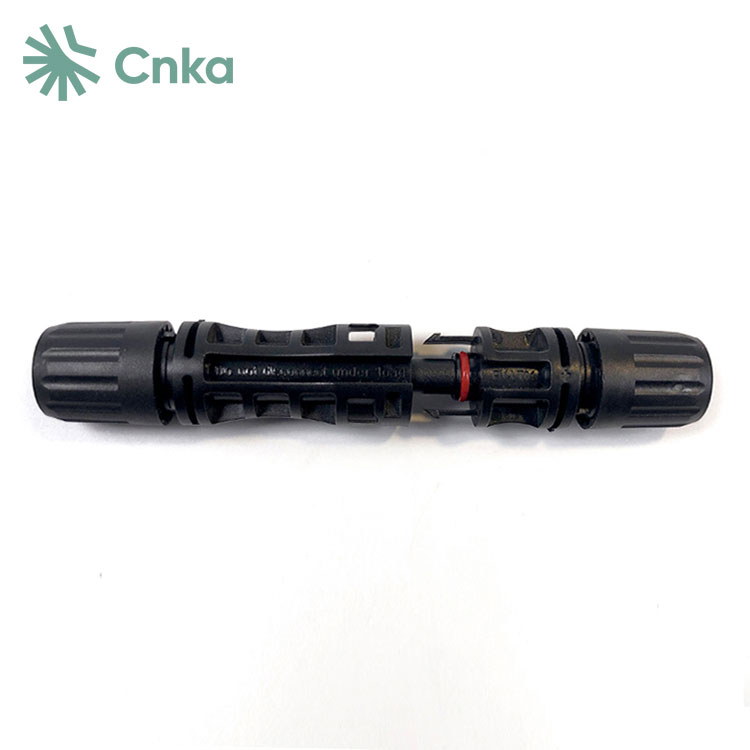

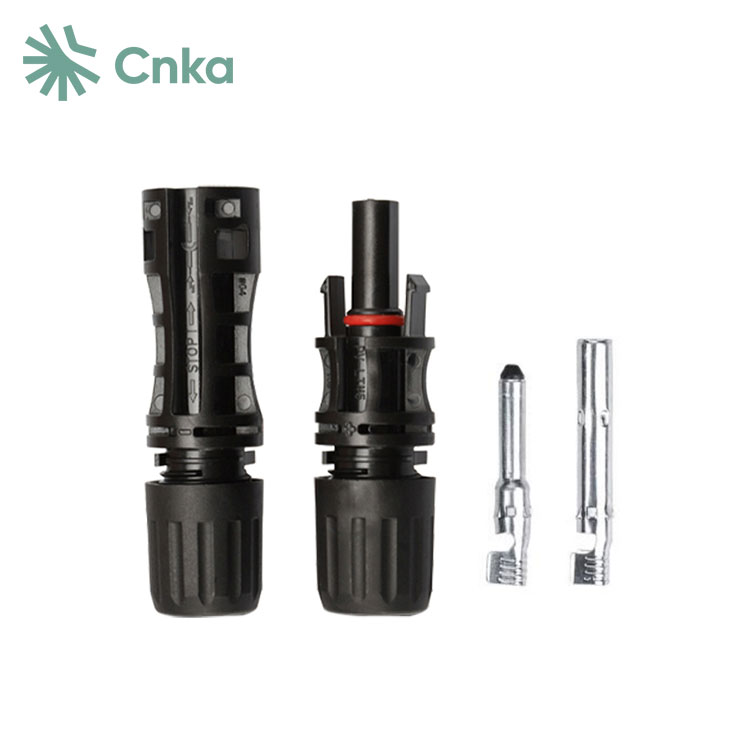

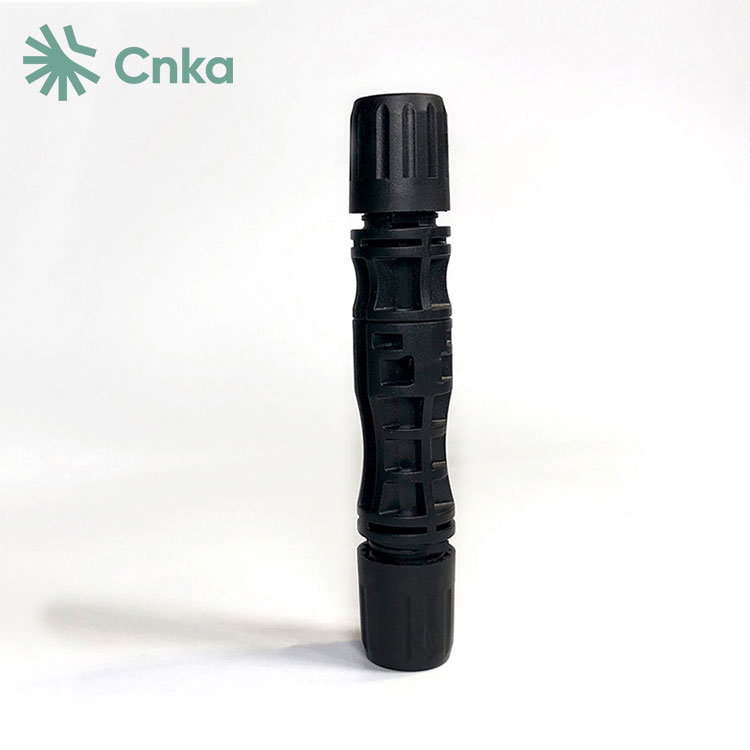

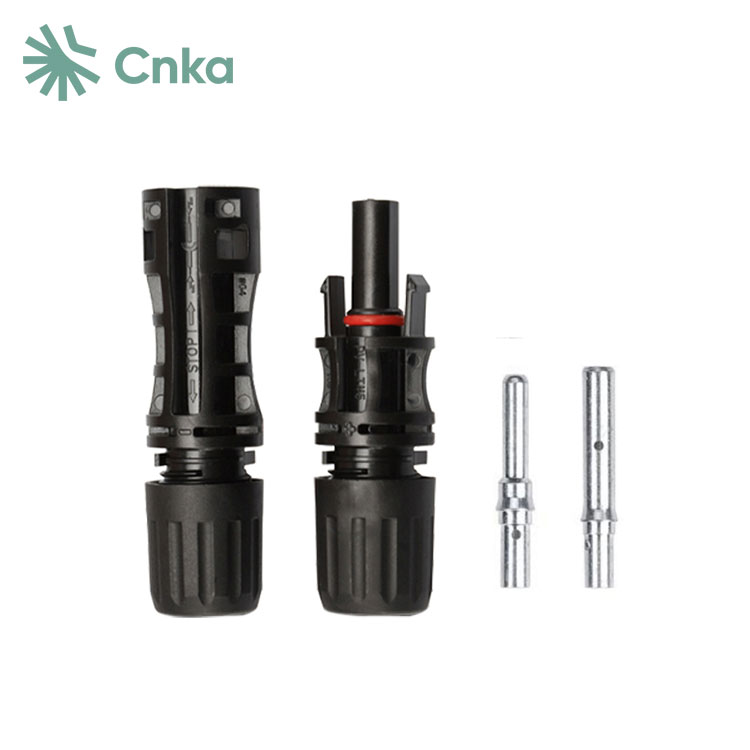

Details zu CNKA-Solarpanel-Kabelanschlüssen

CNKA-Solarpanel-Kabelanschlüsse Abmessungen und Verkabelung

CNKA-Solarpanel-Kabelanschlüsse Vorsichtsmaßnahmen bei der Installation

Bei der Auswahl eines Steckers ist es entscheidend, sich auf die Produktqualität zu konzentrieren, einschließlich der Größe und Materialstärke des inneren Metallleiters, seiner Elastizität und Beschichtung, um sicherzustellen, dass er große Ströme verarbeiten kann und einen guten Kontakt aufrechterhält. Die Kunststoffhülle des Steckers sollte eine glatte Oberfläche ohne Risse haben und die Schnittstelle muss gut abgedichtet sein. Vermeiden Sie es, Komponentenanschlüsse während der Installation Sonnenlicht und Regen auszusetzen, um Alterung, innere Korrosion, erhöhten Kontaktwiderstand und mögliche Entzündungen zu verhindern, die alle die Systemeffizienz verringern oder Brandgefahr verursachen können.

Die Installation und das Crimpen von Photovoltaik-Steckverbindern sind von entscheidender Bedeutung. Es sollten professionelle Crimpwerkzeuge verwendet werden, und das technische Installationspersonal sollte vor Beginn des Baus von Photovoltaikanlagen eine angemessene Schulung für Crimpvorgänge erhalten.
