CNKA wurde 2008 gegründet und verfügt über ein Jahrzehnt Erfahrung in der Herstellung von Kompaktleistungsschaltern (Molded Case Circuit Breaker DC Mccb). Wir verpflichten uns zu einer pünktlichen Lieferung, indem wir unsere Produktionspläne sorgfältig verwalten. Vor dem Verpacken bieten wir einen detaillierten Produktionsbericht an, um Sie über den Fortschritt auf dem Laufenden zu halten. Darüber hinaus benachrichtigen wir Sie umgehend nach dem Versand und stellen Ihnen Fotos Ihrer Bestellung zur Verfügung.
China Zulieferer CNKA bietet Bulk-Molded-Case-Leistungsschalter (DC-MCCBs) an, die für Gleichstromnetzstromkreise geeignet sind, mit einem Nennspannungsbereich von DC250V bis DC1000V und einem Nennstrom von 10A bis 1250A. Diese MCCBs bieten einen Überlastschutz mit langer Verzögerung und einen sofortigen Kurzschlussschutz und eignen sich daher ideal für die Verteilung elektrischer Energie und den Schutz von Leitungen und Leistungsgeräten vor Überlastungen, Kurzschlüssen und anderen Fehlern. Das Gehäuse des Leistungsschalters besteht aus widerstandsfähigem Kunststoff.
CNKA-Gleichstrom-Leistungsschalter mit kompaktem Gehäuse, Parameter (Spezifikation)
TECHNISCHE DATEN
Typ
YTTM1-125/PV2
YTTM1-250/PV2
YTTM1-400
YTTM1-630
Pole
2P
Maximaler Nennstrom
125A
250A
400A
630A
Elektrische Eigenschaften
Nennarbeitsspannung
Ue
500 V Gleichstrom
Nennstrom
In einem)
63A, 80A, 100A, 125A
125A, 160A, 200A, 250A
315A
500A
Bemessungsisolierspannung
Ui
550 VDC
350A
630A
Nennimpulsspannung
Ump
8KV
400A
1 Min. Netzfrequenzfestigkeit
3,8 kV
Ultimative Bruchkapazität
Icu
15kA
20kA
25 kA
35kA
RunBreaking-Kapazität
ICs
15kA
20kA
25 kA
35kA
Schutz
Thermisch-magnetischer Typ
Auslösetyp
Steuerung und Anzeige
Optional
Steuerungshandbuch
Direkt (RHD)
Als eine Option
164,5×79,5×118mm
Erweitert (ERH)
Optional
Mode MOD
Optional
Arbeitsstromauslöser (SHT)
Optional
Hilfsfreigabe
Ja
Anschlussendabdeckung
Ja
Interphasenbarrieren
Lebensdauer/Zyklusbetrieb
Mechanisch
10000
Elektrisch
2000
Größe (L×B×H)
150,5×64,5×119mm
Schutz vor Eindringen
Alle Seiten IP40, Anschlussklemme IP20
Installationsumgebung
Entsprechen
IEC60947-2/GB14048.2
Lagertemperatur
-40℃~+85℃
CNKA-Leistungsschalter mit geformtem Gehäuse, DC-MCC-Funktion
1. Der Betätigungsmechanismus verfügt über Schnellschließ- und Schnellbrechfunktionen.
2. Bei der Kontaktlichtbogenlöschanlage nutzen die dynamischen und statischen Kontakte das Prinzip paralleler Leiter. Die statischen Kontakte sind H-förmig und so konzipiert, dass sie sich abstoßen, was ein schnelles Öffnen bei hohem Strom ermöglicht. Um eine schnelle Lichtbogenlöschung zu ermöglichen, sind um die dynamischen und statischen Kontakte Komponenten aus hochlichtbogenbeständigen Materialien installiert.
3. Die Struktur ist kompakt und das Volumen ist klein.
4. Verschiedene Modelle, darunter thermisch-magnetische, Leckstrom-, Gleichstrom- und intelligente Modelle, haben einheitliche Gesamtabmessungen.
5. Zubehörteile können unabhängig voneinander installiert werden, sodass Benutzer die Zubehörabdeckung einfach öffnen können, um sie zu installieren oder auszutauschen.
6. Zwischen zwei Leistungsschaltern kann eine mechanische und elektrische Verriegelung installiert werden.
7. Der Betrieb ist sicher und zuverlässig, ohne oder mit kurzem Überschlag.
8. Einfach zu verwenden und ermöglicht die Installation vor Ort durch Benutzer.

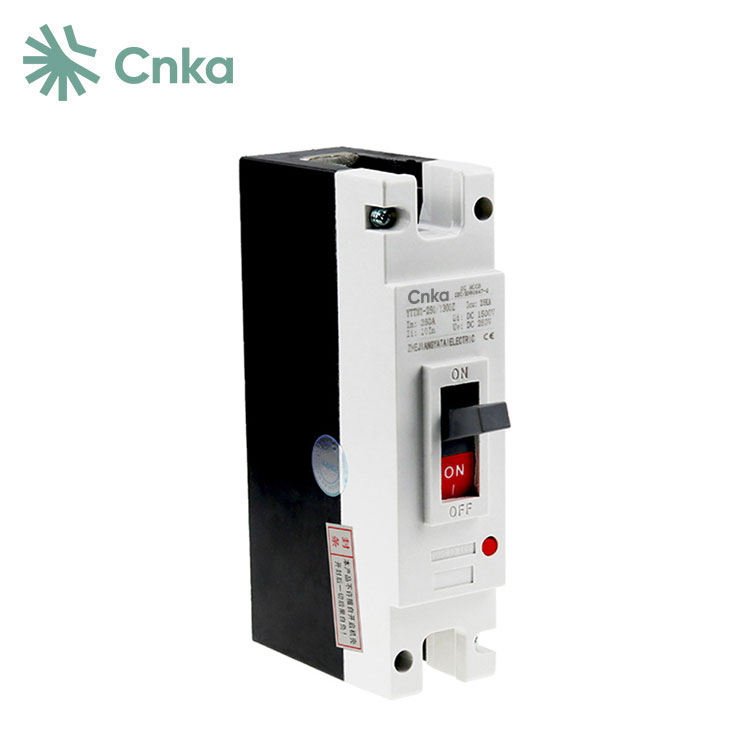

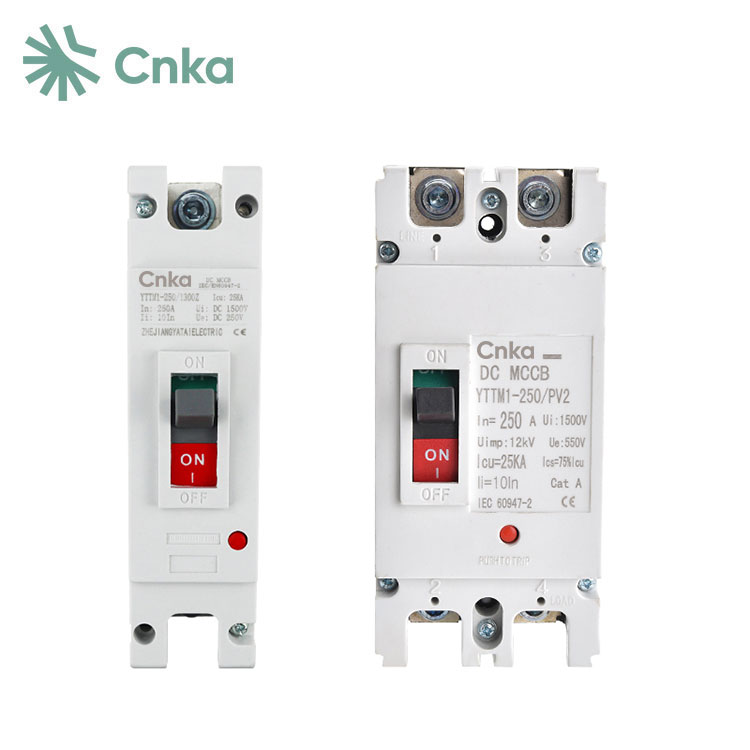

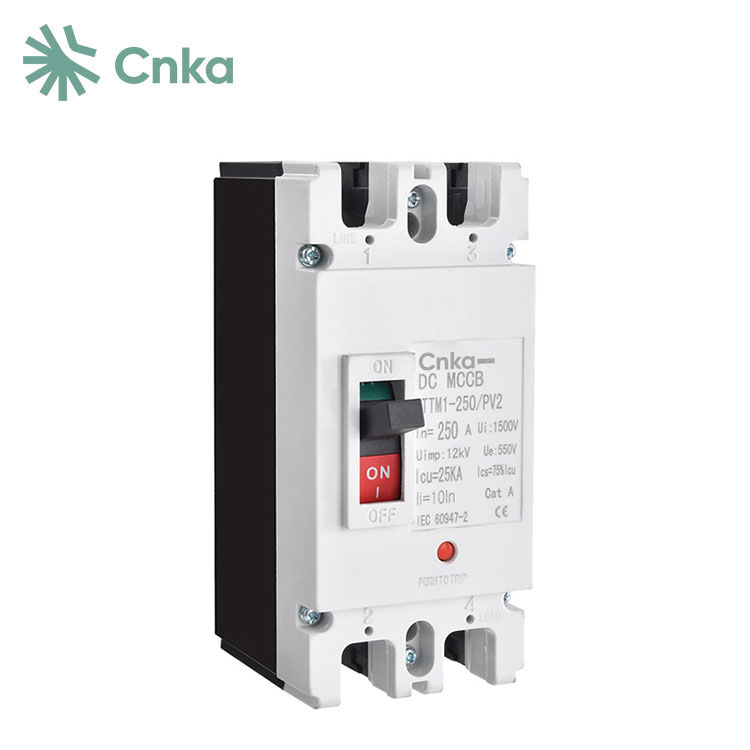

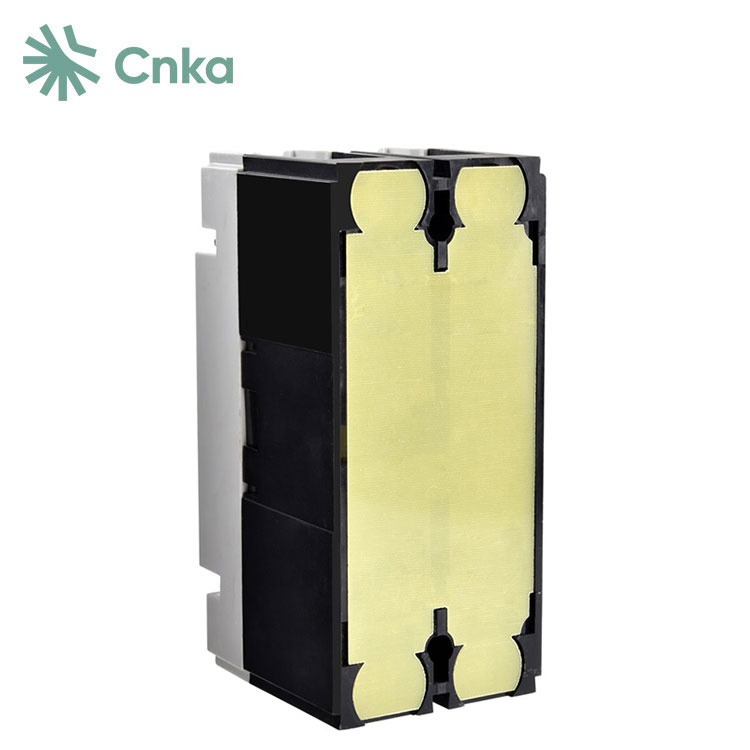

CNKA Kompaktleistungsschalter DC-MCC Details
CNKA Kompaktleistungsschalter DC-MCC Abmessungen und Verkabelung
CNKA Kompaktleistungsschalter DC-MCC-Anwendung
Gleichstrom-Leistungsschalter mit geformtem Gehäuse eignen sich ideal für Gleichstromnetze mit Nennspannungen von 250 V bis 1000 V Gleichstrom und Nennströmen von 10 A bis 1250 A. Diese Leistungsschalter verfügen über einen Betätigungsmechanismus, der schnell Ein- und Ausschaltfunktionen ausführt. Aufgrund ihrer kompakten Bauweise und ihres geringen Volumens sind sie äußerst komfortabel in der Anwendung.
