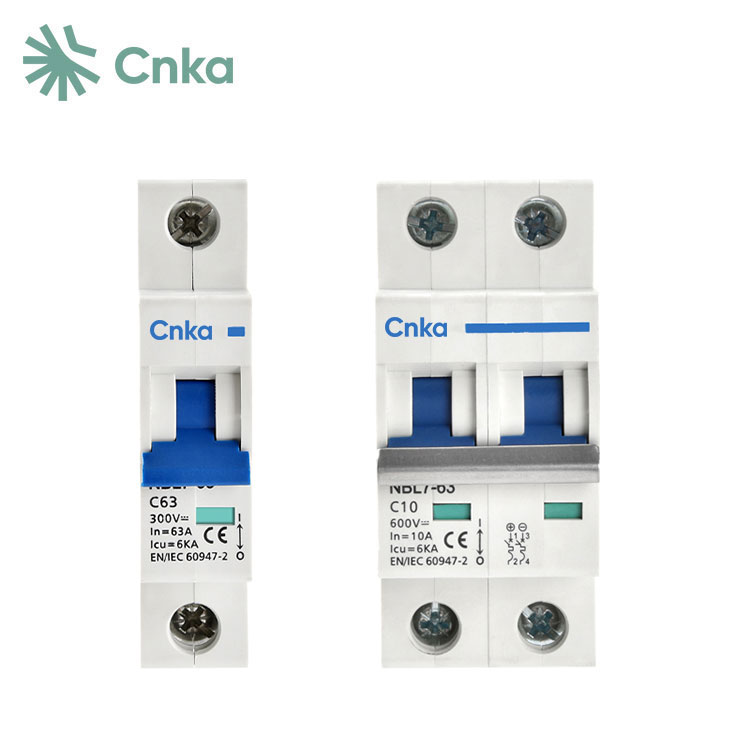

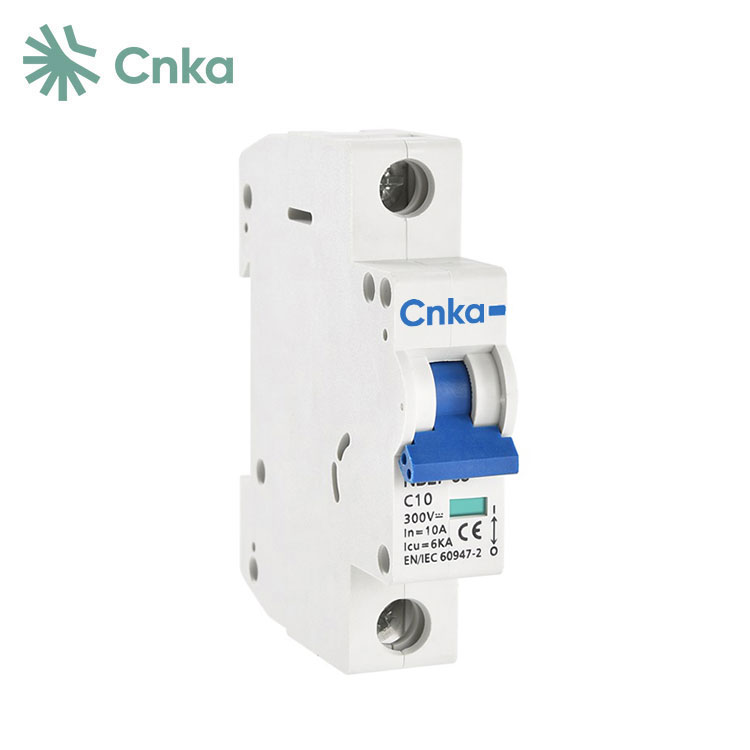

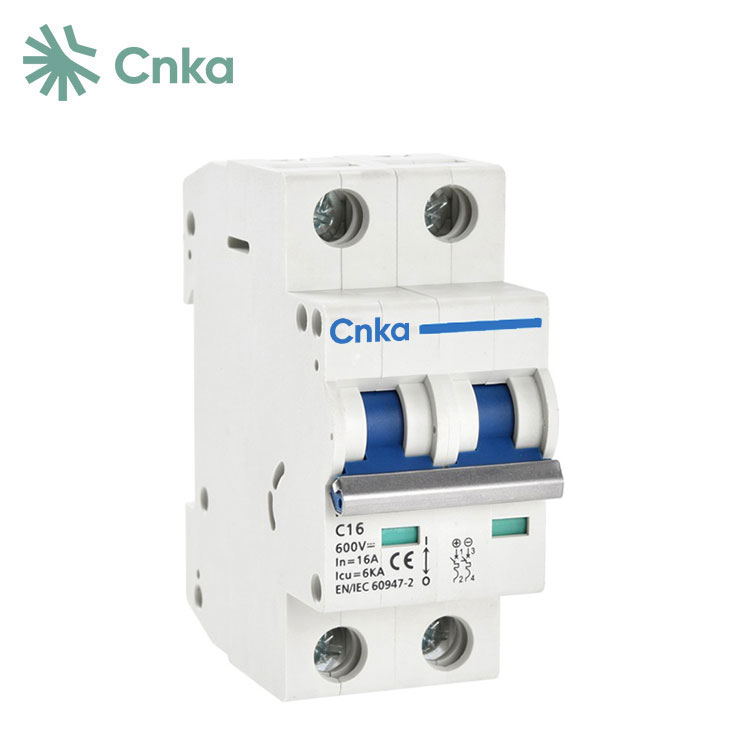

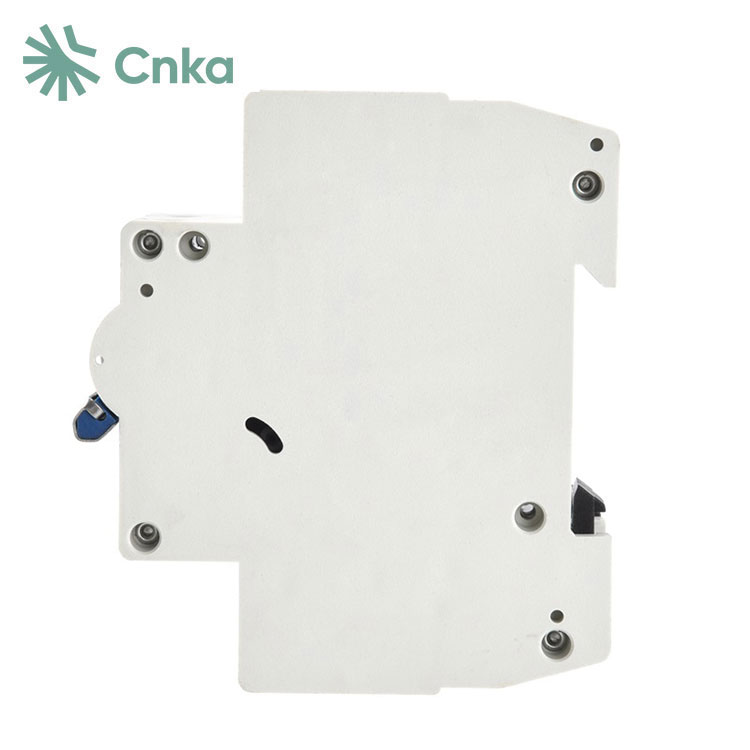

Die derzeit auf Lager befindlichen CNKA PV DC-Leistungsschalter aus China sind für den Überlast- und Kurzschlussschutz in DC-Systemen konzipiert. Sie eignen sich für Gleichstromgeräte und Elektrogeräte mit Nennströmen bis 63 A und Nennspannungen von 300 V, 600 V und 1000 V. Dieses Produkt wird häufig in verschiedenen Sektoren wie Energie, Post, Transport, Bergbau und Industrieunternehmen eingesetzt und erfüllt die Standards IEC60898-1 und GB140482. Im Vergleich zu ähnlichen Produkten weist es die höchste Nennspannung auf.
|
Produktmodell |
|
NBL7-63 |
||
|
Pole |
|
1 P |
2P |
4P |
|
Rahmenstrom |
|
63A |
||
|
Nennstrom |
In |
6,10,16,20,25,32,40,50,63A |
||
|
Nennarbeitsspannung |
Ue(DC) |
300V |
500/600/1000V |
1000V |
|
Bemessungsisolationsspannung |
Ui |
1200V |
||
|
Bewertete Stoßspannungsfestigkeit |
Ump |
6kV |
||
|
Bruchkapazität |
Icu |
6KA |
||
|
Auslösecharakteristik |
|
C |
||
|
Auslösetyp |
|
Thermisch magnetisch |
||
|
Elektrisches Leben |
Tatsächlich |
500 Zyklen (63A-Rahmen) |
||
|
Standard |
300 Zyklen |
|||
|
Mechanisches Leben |
Tatsächlich |
10.000 Zyklen (63A-Rahmen) |
||
|
Standard |
9700 Zyklen |
|||
|
Überspannungskategorie |
|
I |
||
|
Verschmutzungsgrad |
|
3 |
||
|
Schutz vor Eindringen |
|
IP40-Verkabelungsanschluss IP20 |
||
|
Beständigkeit gegen Feuchtigkeit und Hitze |
|
Klasse 2 |
||
|
Terminalkapazität |
|
2,5x35mm2 |
||
|
Anzugsdrehmoment der Klemmen |
|
2,0℃3,5Nm |
||
|
Umgebungstemperatur |
|
-30℃~~+70℃ |
||
|
Lagertemperatur |
|
-40℃~+85℃ |
||
|
Installationsmethode |
|
AUS |
||
|
Standard |
|
IEC60947-2 |
||
· 1Das Front-Top-Design verbessert die Griffbedienung und macht sie komfortabler und sicherer.
· 2 Mit einer mechanischen Lebensdauer von mehr als 20.000 Zyklen gewährleistet es langfristige Zuverlässigkeit.
· 3 Entspricht den Standards GBT140482 und IEC60947-2 sowie den RoHS-Umweltanforderungen der EU und verfügt über CCC- und CE-Zertifizierungen.
· 4 Ideal für Gleichstromsysteme, insbesondere in Kommunikations- und Photovoltaikanwendungen.
Die Entwicklung von PV-Gleichstrom-Leistungsschaltern steht vor zwei wesentlichen Herausforderungen. Erstens durchläuft der Strom in Gleichstromsystemen nicht von Natur aus den Nullpunkt, was den Einsatz einer ausgereiften Lichtbogenlöschtechnologie wie bei Wechselstrom-Leistungsschaltern verhindert. Zweitens enthalten Gleichstromsysteme zahlreiche induktive Komponenten, die erhebliche Energiemengen speichern, wodurch es schwieriger wird, Gleichfehlerströme zu unterbrechen.
